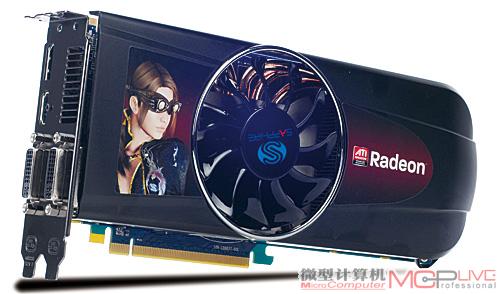

后一张拼图 蓝宝石HD5830白金版显卡
蓝宝石科技
0755-82878200
1799元
我们对产品型号后缀带“30”的AMD显卡并不陌生，它的特点是拥有高端产品的核心，屏蔽了部分核心单元，性能堪比高端产品，开放非公版授权。作为AMD产品市场策略的一支奇兵，它的相关信息一般不出现在官方的Roadmap上，AMD会根据市场状况推出相关产品以获得更多的份额。RV770时代的Radeon HD 4830便是例证，超值的“800SP”Radeon HD 4830显卡至今仍被玩家津津乐道。与此类似，Radeon HD 5830也没有出现在官方Roadmap上。如今，AMD推出Radeon HD 5830，用于抢占1299元～1999元的高端市场。
|
蓝宝石HD5830白金版显卡产品资料 | |
|
流处理单元数量 |
1120个 |
|
显存类型 |
GDDR5/1GB/256-bit |
|
核心频率 |
800MHz |
|
显存频率 |
4000MHz |
|
流处理单元频率 |
800MHz |
|
接口类型 |
双DVI+HDMI+DisplayPort |
Radeon HD 5830采用了顶级的Cypress核心，屏蔽了部分核心单元。它内建14组SIMD阵列，具备1120个(16×5×14)流处理算术逻辑单元(Stream Procesing Unit，SPU)、56个纹理单元以及16个ROP(光栅处理单元)，大浮点计算能力达到了1.79TFLOPs。我们注意到，Radeon HD 5830的ROP单元只有16个—与Radeon HD 5750/5770保持一致，落后于Radeon HD 5870/5850的32个。由于在AMD新一代的DirectX 11显卡中，RBE(Render Back-Ends，后端渲染)已经由ROP单元负责，而RBE能力与显卡的AA能力息息相关，因此理论上Radeon HD 5830的AA能力将下降不少。
|
Radeon HD 5830规格一览 | |||
|
|
Radeon HD 5870 |
Radeon HD 5850 |
Radeon HD 5830 |
|
核心代号 |
Cypress |
Cypress |
Cypress |
|
制程工艺 |
40nm |
40nm |
40nm |
|
流处理器单元 |
1600个 |
1440个 |
1120个 |
|
纹理单元 |
80个 |
72个 |
56个 |
|
光栅单元 |
32个 |
32个 |
16个 |
|
显存类型 |
1GB/256-bit/GDDR5 |
1GB/256-bit/GDDR5 |
1GB/256-bit/GDDR5 |
|
核心频率 |
850MHz |
725MHz |
800MHz |
|
显存频率 |
4800MHz |
4000MHz |
4000MHz |
|
流处理器频率 |
850MHz |
725MHz |
800MHz |
|
浮点预算 |
2.72TFLOPs |
2.09TFLOPs |
1.79TFLOPs |
为了补偿ROP单元减少导致的性能损失，Radeon HD 5830的核心频率达到了800MHz，甚至比Radeon HD 5850的725MHz还高。该显卡的显存规格为1GB/GDDR5/256-bit，显存频率为4000MHz，显存带宽为128GB/s。较高的核心频率带来了较高的功耗，根据AMD给出的数据，它的满载功耗和空载功耗分别为175W和25W，满载功耗甚至比Radeon HD 5850的170W还要高。同时，Radeon HD 5830也采用了40nm工艺，具备Eyefinity技术，支持HDMI 1.3a规范。
